電磁離合器的組成有哪些部件？

2022-06-16 10:23:09  新聞來源：天機傳動

上一篇：電磁離合器安裝使用要點

下一篇：電磁離合器不吸合的原因

  電磁離合器蓋通過螺栓與飛輪連接。扭矩通過三個或四個變速器板在壓盤離合器和壓盤離合器之間傳遞。從動部分:從動盤、輸出軸(也是變速輸入軸)。該部分由單個雙板和多個從動盤組成。它通過摩擦將動力從主動部分傳遞到變速器的輸入軸。



  壓縮機構:壓縮彈簧(膜片離合器就是膜片彈簧。布料離合器是螺旋彈簧)。這部分主要由螺旋彈簧和膜片彈簧組成。他積極參加了。依靠離合器蓋，他將壓盤壓向飛輪，從而將從動盤壓在飛輪和壓盤之間。操縱機構:離合器踏板、分離杠桿、分離叉、分離軸承、分離套筒等。這部分用于操縱和控制。離合器分為電磁離合器、磁粉離合器、摩擦離合器和液壓離合器:

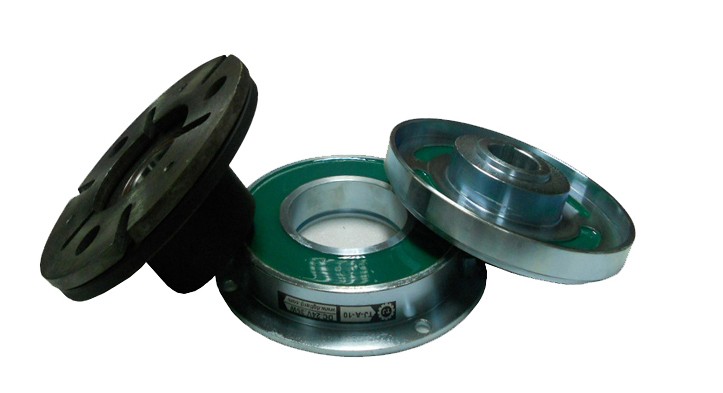

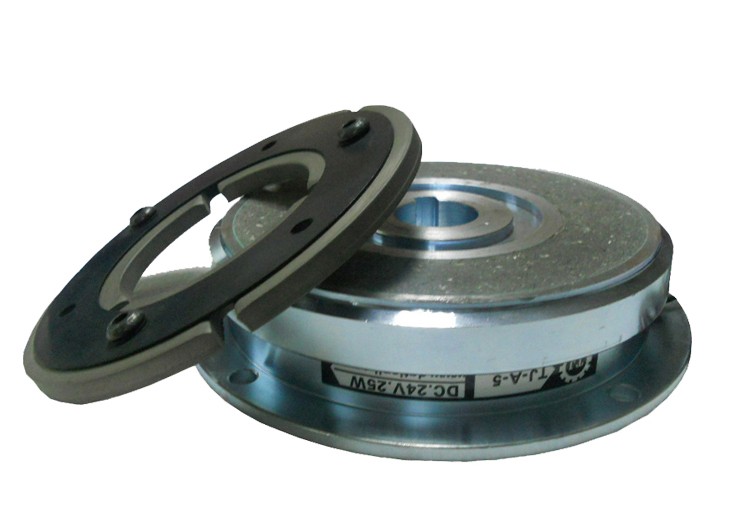

  1.電磁離合器:離合器的接合和分離由線圈的通斷控制。電磁離合器可分為:干式單電磁離合器，干式多電磁離合器，濕式多電磁離合器，磁粉離合器，滑差電磁離合器，等等。電磁離合器工作模式可分為:上電結合和斷電結合。干式單片電磁離合器:線圈通電時產生磁力吸引“電樞”片，離合器處于接合狀態；當線圈斷電時，“電樞”彈回，離合器處于分離狀態。干多片，濕多片電磁離合器:原理同上。另外增加了幾個摩擦副，同體積的扭矩比干單片電磁離合器要大。濕多芯片電磁離合器工作時，必須用油或其他冷卻液冷卻。




  2.滑差式電磁離合器由于主動和從動部件之間沒有機械連接，無磨損，無磁粉泄漏，無沖擊，調節勵磁電流就可以改變轉速，這是它的優點。這種離合器的主要缺點是轉子中的渦流會產生熱量，熱量與轉速差成正比。低速運轉時效率很低，效率值主要是從動軸的速比，即η=n2/n1。適用于高頻動作的機械傳動系統，在驅動部分運轉時，可使從動部分與驅動部分結合或分離。當主動部分和從動部分分離時，主動部分旋轉，從動部分靜止；驅動部和從動部嚙合，驅動部帶動從動部旋轉。廣泛應用于機床、包裝、印刷、紡織、輕工和辦公設備。電磁離合器一般用于環境溫度-20-50℃，濕度小于85%，無爆炸危險的介質中，其線圈電壓波動不超過額定電壓的5%。




  3.摩擦離合器:摩擦離合器是應用最廣泛、歷史最悠久的離合器。它基本上由四部分組成:驅動部分、從動部分、壓緊機構和操作機構。
